鸡血石的仿制和处理工艺日渐复杂， 在外观上和常规测试数据几乎与天然鸡血石一样，给鉴定带来了一定的难度。宝石显微镜是鉴定市场上仿鸡血石和染色处理鸡血石最有效鉴定的手段之一，通过放大观察可以看到天然鸡血石的“血”在形态和分布特点是人工手段难以模仿的，红外光谱仪在使用时需要有效结合显微镜来选取合适的测试部位。


    鸡血石是珠宝市场上深受石友们争相收藏的藏品，鸡血石、田黄石与青田灯光冻石被誉为“印石三宝”。近年来受产量和需求的影响，市场上鸡血石价格日增不衰。相应而来的还有各种鸡血石仿制品（处理鸡血石）的产生，市场上仿制和优化处理工艺主要有“刷漆”（又称涂抹法）、粘补法、再造法等。

    近日，笔者所在的部门收到客户送检的两件“鸡血石”样品，据客户介绍其购买时花了一大笔钱。两件样品在整体外观上略有不同（见图1），最初检测样品1、2数据基本相似：表面蜡状光泽，局部存在树脂光泽，微透明，“地”折射率1.56（点测）；“血”>1.81（点测）;采用净水法测试密度为2.64 g/cm3（样品1）、2.63g/cm3（样品2）;紫外荧光灯下未见特征荧光；红外测试显示两件样品“地”的矿物成分以地开石为主；通过能量色散X荧光光谱仪测试“血” 部位，汞(Hg)明显可见。

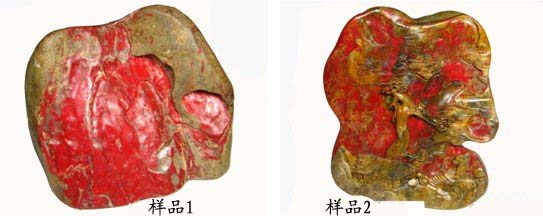

                        图一：样品1和样品2整体外观

    以上数据均符合以地开石为“地”的鸡血石的特征，但就此可以判读这两件样品是鸡血石吗？随后通过对样品外观（包括显微镜下）的检查发现两件样品大有文章。

    样品一：

    肉眼观察特征：“血”整体为分布厚度均匀的层状，且两层 “血”层近平行分布（图2-a），在凹坑处层状分布于凹坑处的平面（图2-b）。“血”在平面分布上呈明显的流动状（图2-c）。样品整体为一块状随形雕件，但底部已锯开成平面，从底部可以看到明显的浸染状外观，类似于浸蜡处理后造成的外观（图2-d）。

    显微镜下特征：“血”部位可见明显反光，局部呈金刚光泽，外形呈团块状分布且无立体感(图2-e)。另外，在白色基质部位明显可见单独分布的粗粒状辰砂颗粒（图2-f）。用铜针在样品隐蔽处刺探，鸡血石表面“冻”地偏软，如蜡感，而刺探“血”处，蜡感也比较明显，没有在真鸡血石的“血”处刺探时的颗粒感。随后，针对两层“血”之间的部分，选取合适的角度（见图2-a标示，直接将测试部位垂直放置于测试窗口，排除平行层间的干扰），通过红外检测该部位显示石英红外吸收峰（见图3）。

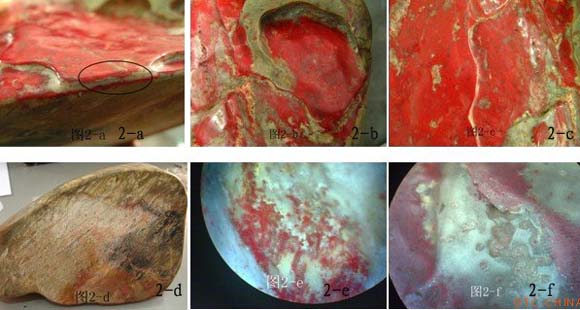

                                   图2 样品1肉眼及显微镜观察图

                  图3 样品1和样品2涂覆层红外光谱图

    制作工艺　通过以上特征，基本可以断定该“鸡血石”的制作工艺：在不含或含少量“血”的地开石材料上通过人工工艺打磨出磨圆外形及各种凹坑，以便在外观上更像天然的“原石”；在制作好的“原石”上分两道工序涂覆“血”到“原石”上，首先把粉碎的辰砂颗粒和蜡质的有机物涂敷在表面，随后将“原石”放入石英和蜡质混合物中，结果导致该“原石”整体罩上了闭合的外壳，所以最初在观察时，由于第一层“血”分布于整体的基底中，而找不到明显涂覆的痕迹。其次，在涂过“壳”的原石表面再涂敷一层与里层相似的“血”，与第一层“血”相比，该步骤“血”涂覆的比较随意，不仔细观察会给人以一种自然之感。

    样品二：

    肉眼观察特征：该样品整体上雕工精细，雕刻线条清晰，造型突出，并采用“俏色”工艺（图4-a）。“血”呈薄层状分布，且有流动状形态，同时“血”形分布立体感强，但仔细观察明显可见与雕刻突起部位的明显分层界限，所以表面上稍有俏色之意，实为掩盖局部作“血”的粘补现象（图4-b、c）。从底部切面观察，明显可见黄色呈浸染状形态分布，尤其在样品表面形成薄层并在裂隙中浓集（图4-d）。通过对褐黄色凸起部位（图4-c标示）的红外光谱测试，显示弱的有机物特征峰位。

    显微镜下特征：放大观察可见样品2的“血”有两种形态：细粒零星状立体分布的真“血”和团块状薄层分布的假“血”（分别见图4-e、f）。假“血”与表层褐黄色有机质界限清晰，且褐色有机质在裂隙中浓集（图4-g），有机质的结构与天然鸡血石中赋存“血”的冻地非常相似。样品背部无“血”分布，但可见明显的空洞及裂隙充填有碎屑物，边缘可见有机物涂层（图4-h），推测正面的“血”可能是采用机械方式充填进入相类似的孔洞中。在隐蔽部位，用小刀轻触有机质涂覆层完全没有石感，刻划时也没有石屑粉。另外样品局部可见树脂状的反光及突出的石英颗粒（图4-i）。

    制作工艺：以上特征表明样品2在工艺上明显不同于样品1：样品2中有鸡血石中天然的“血”，只是数量不多，价值不大。涂覆于“原石”表面的褐黄色的有机质和再次涂覆于其表面的“血”，由于采用了俏色工艺很好的掩饰其界面。

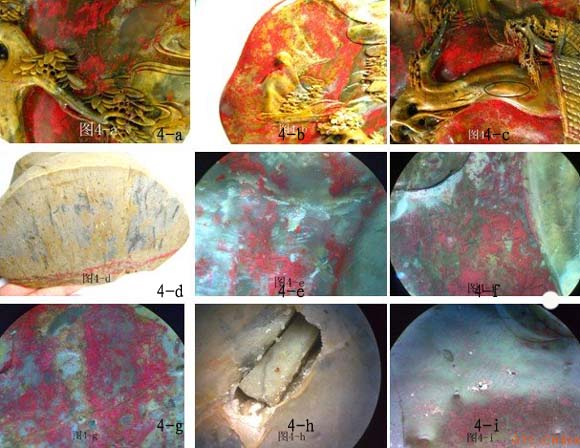

                                  图4 样品2肉眼及显微镜观察图

    结论与启示

    样品1完全是非鸡血石的“原石”通过人工工艺来仿天然鸡血石，用蘸有丙酮溶液的棉签在样品隐蔽部位轻微搽拭，产生了明显的掉色现象（棉签变红）。根据国家标准GB/T 16552-2003对仿宝石的定义，该样品定名为仿鸡血石摆件。样品2是在价值较低的鸡血石的基础上通过人工染色来模仿更高价值的鸡血石，由于是“色上加色”，所以样品2定名为染色鸡血石。

    通过以上两件样品，我们得出的启示是：

    1．鸡血石的仿制和处理工艺日渐复杂，相比以往现在是多道工序；从原材料的选取上完全用天然的材料，如利用青田石、寿山石等与鸡血石“地”矿物成分相同的“原石”作基底，同时用辰砂粉末或辰砂晶体来粘补，在外观上和测试数据上几乎与天然鸡血石一样。另外，由于辰砂分布于裂隙，与真正的“血”的分布非常相似，辰砂强的光泽（金刚光泽）与天然鸡血石的血区别不大，所以有较大的欺骗性；色上加色也给鉴定带来了一定的难度。

    2．常规的测试数据可以缩小鉴定的范围，但宝石显微镜是鉴定鸡血石最有效的手段之一，通过放大观察我们可以看到天然鸡血石的“血”在形态和分布特点上是人工手段难以模仿的（见图4-e）。

    3．红外光谱仪在使用时需要有效结合显微镜来选取合适的测试部位，如仿鸡血石薄的有机涂覆层采用漫反射法直接测试，由于底下地开石的红外峰位强度高于有机峰，因此会测试不到有机涂层。（来源：中国GTC）
